Quels sont les différents plans de coupe ?

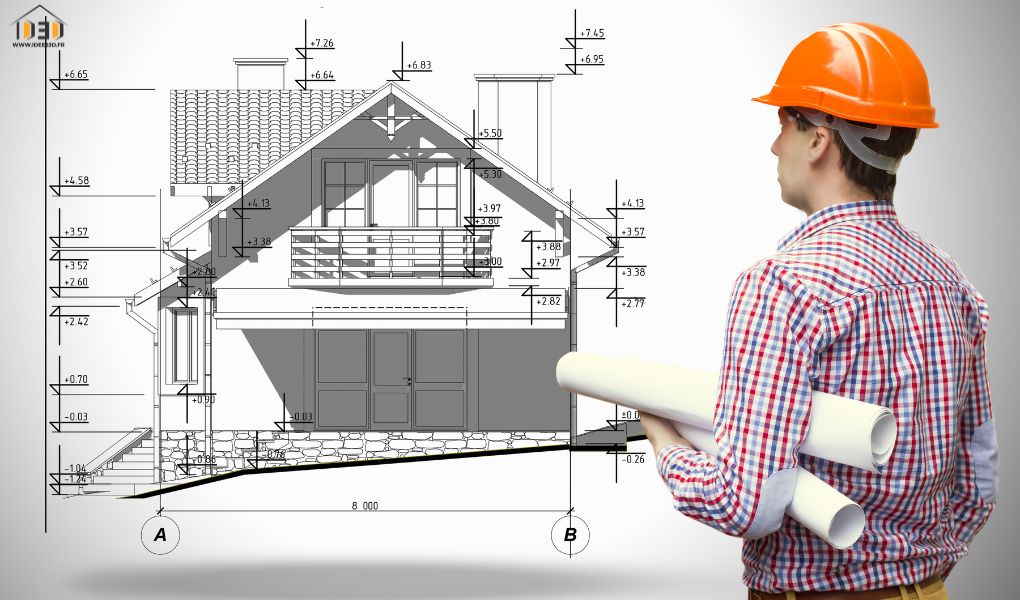

Vous avez sûrement entendu parler du plan de coupe, sans toujours savoir ce qu’il signifie ni pourquoi il est indispensable dans un dossier d’urbanisme.

Que vous soyez particulier ou professionnel, cette pièce technique est essentielle pour faire accepter votre projet de construction ou d’aménagement.

Les plans de coupe sont des dessins qui montrent une partie du terrain ou du bâtiment, pour vérifier comment le projet s’intègre dans son environnement. Les plans de coupe les plus connus sont : longitudinale, transversale et horizontale.

Vous découvrirez ici leurs définitions, leurs types et leur rôle réglementaire.

Un plan de coupe ne se limite pas à un simple dessin : il traduit la réalité du terrain, permet de visualiser les volumes et constitue un document exigé par l’administration. Dans cet article, nous allons :

• expliquer ce qu’est un plan de coupe et pourquoi il est indispensable,

• présenter les différents types existants avec leurs spécificités,

• détailler les éléments obligatoires à inclure pour répondre aux exigences légales.

Laissez-vous guider, et découvrez pas à pas tout ce qu’il faut savoir pour réussir cette étape cruciale de votre dossier d’urbanisme.

Définition et utilité du plan de coupe

Commençons par voir ce qu’est un plan de coupe et à quoi il sert !

1. Qu’est-ce qu’un plan de coupe ?

Un plan de coupe est un dessin qui montre l’intérieur d’un bâtiment, comme si on l’avait ouvert pour voir comment il est aménagé.

Il permet de voir les murs, les planchers, les hauteurs et même la disposition des pièces, chose invisible sur une simple vue de dessus.

C’est un outil essentiel pour comprendre comment un bâtiment est construit et organisé à l’intérieur.

2. Pourquoi est-il indispensable dans un dossier d’urbanisme ?

Le plan de coupe est indispensable car il montre clairement comment votre projet s’insère dans son environnement.

Il permet aux services d’urbanisme de vérifier les hauteurs, le respect des règles locales et la bonne intégration dans le paysage.

Sans lui, l’administration ne peut pas juger si le projet respecte les normes de construction et d’urbanisme.

Les principaux types de plans de coupe

Il existe plusieurs types de plans de coupe. Parmi eux, certains sont plus utilisés. Découvrons-les !

1. Plan de coupe longitudinale

Le plan de coupe longitudinale traverse le bâtiment dans sa longueur, comme si on le coupait du devant jusqu’au fond.

Il révèle la disposition générale des pièces, les niveaux, les escaliers et même la relation entre les espaces intérieurs.

C’est le plan idéal pour comprendre la circulation et l’organisation principale d’une maison ou d’un immeuble.

2. Plan de coupe transversale

Le plan de coupe transversale traverse le bâtiment dans sa largeur, comme si on le coupait de gauche à droite.

Il met en évidence les proportions des pièces, les hauteurs sous plafond et la structure des murs porteurs.

Ce plan complète parfaitement la coupe longitudinale, car ensemble ils offrent une vision globale de l’intérieur du bâtiment.

3. Plan en coupe horizontale

Le plan en coupe horizontale ressemble à une vue de dessus, mais imaginée comme si on avait coupé le bâtiment à environ 1,20 m du sol.

Il montre l’agencement des pièces, les ouvertures (portes, fenêtres) et l’épaisseur des murs.

C’est ce qu’on appelle souvent un plan d’étage, indispensable pour comprendre la distribution intérieure.

4. Plan de coupe verticale

Le plan de coupe verticale montre le bâtiment de bas en haut, comme si on l’avait tranché du sol jusqu’au toit.

Il révèle les fondations, les planchers, les hauteurs, la toiture et parfois même les combles.

Ce plan est essentiel pour comprendre la structure complète et la solidité du bâtiment.

5. Zoom technique : les variantes spécialisées

Entrons dans la technique pure ! Certaines variantes portent des noms techniques, souvent en anglais, mais faciles à comprendre :

• Full section (coupe complète) : le bâtiment est coupé en entier, on voit tout l’intérieur d’un seul trait.

• Half section (demi-coupe) : seule une moitié est coupée, l’autre reste en vue normale. Pratique pour comparer intérieur et extérieur.

• Offset section (coupe décalée) : la ligne de coupe fait un détour pour montrer des éléments importants qui ne sont pas alignés.

• Removed section (coupe déplacée) : on extrait une partie coupée et on la place ailleurs sur le plan pour mieux la détailler.

• Revolved section (coupe tournée) : un élément, comme une poutre ou une pièce mécanique, est coupé puis tourné directement sur le dessin.

Contenu obligatoire du plan de coupe

Un plan de coupe ne se fait pas n’importe comment. Certaines informations doivent absolument figurer sur un plan de coupe.

1. Références réglementaires

En France, le Code de l’urbanisme impose des règles précises pour le contenu d’un plan de coupe dans un dossier de permis de construire. Ces règles sont définies surtout dans les articles R431-10 à R431-12.

Le plan de coupe doit :

• montrer le terrain avant et après travaux,

• indiquer les hauteurs du bâtiment,

• préciser l’implantation par rapport au sol naturel.

L’objectif est de vérifier le respect des règles locales : hauteur maximale, intégration dans le paysage, conformité avec le Plan Local d’Urbanisme (PLU).

2. Éléments à faire figurer

Un plan de coupe, pour être accepté en France, doit toujours montrer ces éléments essentiels :

• Le profil du terrain naturel avant travaux.

• Le profil du terrain projeté après travaux (terrassements, remblais ou décaissements).

• La pente du terrain, indiquée clairement.

• Les constructions existantes sur le terrain, avec leurs hauteurs.

• La construction projetée, avec les niveaux, planchers et toitures.

• Les limites séparatives du terrain et parfois la voirie publique.

• Les cotes altimétriques (hauteurs en mètres par rapport au sol naturel).

• L’état existant et l’état futur, pour comparer facilement.

Tout cela doit être clair, lisible et coté, afin que l’administration comprenne immédiatement l’impact du projet.

Simplifiez vos démarches avec un plan de coupe réussi

Vous arrivez au terme de cet article.

Vous connaissez maintenant les différents types de plans de coupe, leur utilité et les éléments obligatoires pour que votre projet soit accepté. Vous avez compris qu’il ne s’agit pas d’un simple dessin, mais d’un document clé qui garantit la conformité de votre projet aux règles d’urbanisme.

En résumé, maîtriser les plans de coupe, c’est mettre toutes les chances de votre côté pour que votre dossier de permis de construire ou de déclaration préalable soit validé sans perte de temps.
